기본이론 - 정보전송(7)

아래 내용중 중요한 개념과 단어 설명은 TTA 한국정보통신기술협회 및 용어 설명 사이트를 참고하였습니다.

wiki와 copilot의 도움도 받았습니다.

https://terms.tta.or.kr/main.do

http://www.ktword.co.kr/index.php



<목차>

1. 플립플롭(Flip-Flop)
2. 카운터(Counter)
3. Adder
4. Decoder
5. Encoder
6. MultiPlexer

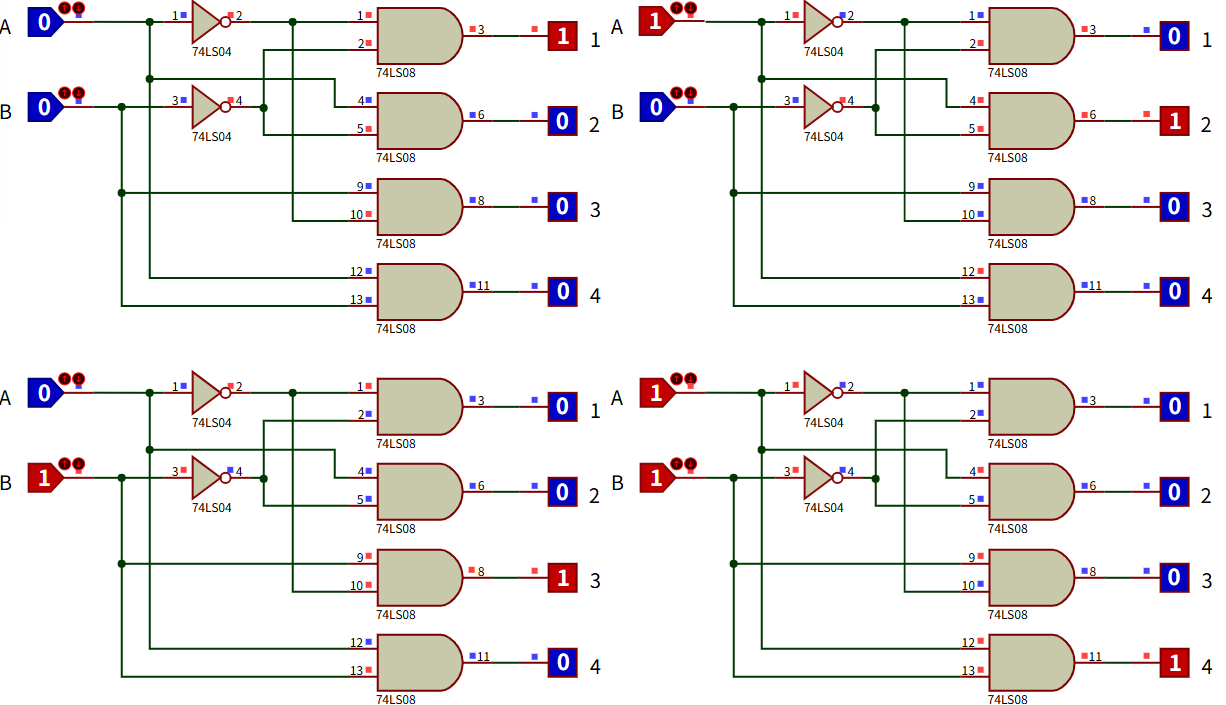

4. Decoder

   정의 : n개의 입력으로 들어오는 데이터를 받아 그것을 숫자로 보고 2의 n제곱 개의 출력 회선 중 그 숫자에 해당되는 번호에만

            1을 내보내고 나머지는 모두 0을 내보내는 논리 회로. n개의 입력에 대하여 2^n 개의 조합을 출력. 각각의 입력에 대해 오직

            하나의 출력만 1 (high) 상태를 가진다.

   특징 : 한번에 하나의 출력만을 동작. 인코더의 역기능을 수행



출처 : https://ko.wikipedia.org/wiki/%EC%A3%BC%EC%86%8C_%EB%94%94%EC%BD%94%EB%8D%94

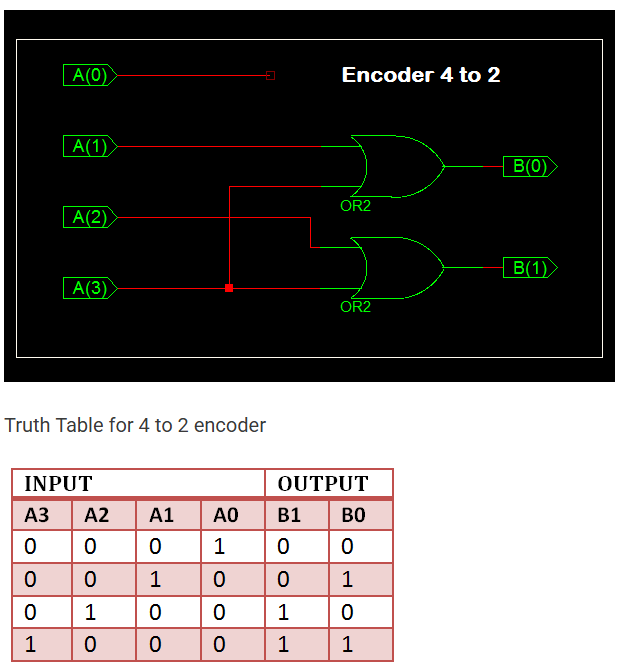

5. Encoder

  정의 : 입력 2^n개로부터, 출력 n 비트 코드로 변환하는 논리회로

  특징 : 입력 신호를 특정 코드로 변환

            2^n개 입력 중 활성화된 하나를 받아들여, 해당되는 n 비트 코드를 출력
            2 x 1 인코더, 4 x 2 인코더, 8 x 3 인코더 등이 있다.

출처: https://allaboutfpga.com/vhdl-code-for-4-to-2-encoder/?srsltid=AfmBOooSZwQYGb6hgzi28IlVsKKQHRaDApeo0vUAH3c938l6M_6JZsLR

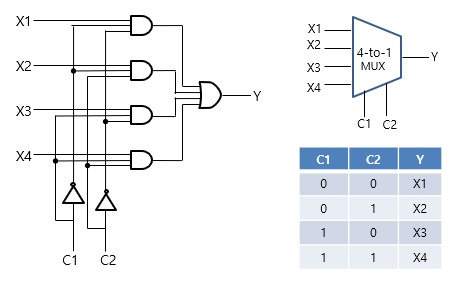

6. Multiplexer

  정의 : 여러 입력 중 하나를 선택하여 출력시키는 논리소자. MUX 로 줄여서 부르기도 한다.

  특징 : 여러 개의 회로가 단일 회선을 공동으로 이용하여 신호를 전송하는 조합회로.

           (다른 표현 - 서로 다른 2개 이상의 신호를 하나의 통신 채널로 전송하는데 필요한 장치)



4개의 입력과 2개의 선택선, 1개의 출력



  DeMultiplexer 는 멀티플렉서의 반대 기능을 수행한다. DEMUX로 줄여서 부르기도 한다.

  --> 선택선에 따라 출력선이 결정되는 회로
